TV Wandhalterung höhenverstellbar schwenkbar neigbar S3422

S3422

* inkl. ges. MwSt. zzgl. Versandkosten

Artikel-ID 11374

ArtNummer/Modell S3422

EAN 4260201866416

Artikelzustand Neu

Artikel-Versandgewicht 4800gr.

Versand innerhalb Deutschland KOSTENLOS

// Loop all .fetchSize links $( document ).ready(function() { $('a.manuallink1').each(function() { // Issue an AJAX HEAD request for each one var link = this; console.log("Link: "+link); var href = link.href; $.ajax({ type: 'HEAD', url: link.href, complete: function(xhr) { var sizeRaw = xhr.getResponseHeader('Content-Length'); var size = humanize(xhr.getResponseHeader('Content-Length')); // $('.manuallink').removeClass('d-none'); console.log("Size: "+size); // Append the filesize to each if (sizeRaw > 0){ $(link).append(' (' + size + ')'); } else { $('.manuallinkelse').addClass(' d-none'); }; } }); }); function humanize(size) { var units = ['bytes', 'KB', 'MB', 'GB', 'TB', 'PB']; var ord = Math.floor(Math.log(size) / Math.log(1024)); ord = Math.min(Math.max(0, ord), units.length - 1); var s = Math.round((size / Math.pow(1024, ord)) * 100) / 100; return s + ' ' + units[ord]; } });
${ $store.getters.currentItemVariation.item.id }
${ $store.getters.currentItemVariation.variation.number }
EAN: ${ barcode.code }


Bitte überprüfen Sie vor dem Kauf, ob die Halterung zu Ihrem Bildschirm passt.

Diese Halterung unterstützt folgende VESA-Schraubloch-Abstände:

Horizontal / Waagerecht: 75mm, 100mm, 200mm
Vertikal / Senkrecht: 75mm, 100mm, 200mm

WICHTIG: Der VESA-Standard 100x200 wird NICHT unterstützt!

Nur wenn Ihr Gerät den unterstützten VESA-Lochabstand hat, passt die Halterung für den Bildschirm.




Flexibel & Gemütlich

Auf verschiedene Schauplätze schwenken
3-wegige
Schwenkbarkeit bis zu je 180° in 6 horizontale Richtungen, - je nach Bildschirm-Breite, Bereichsmontage und Möbelaufbau. Schwenken Sie Silvester Stallone, PC-Spiel und Geschäftsmedien mit einem Handgriff durch den Raum.

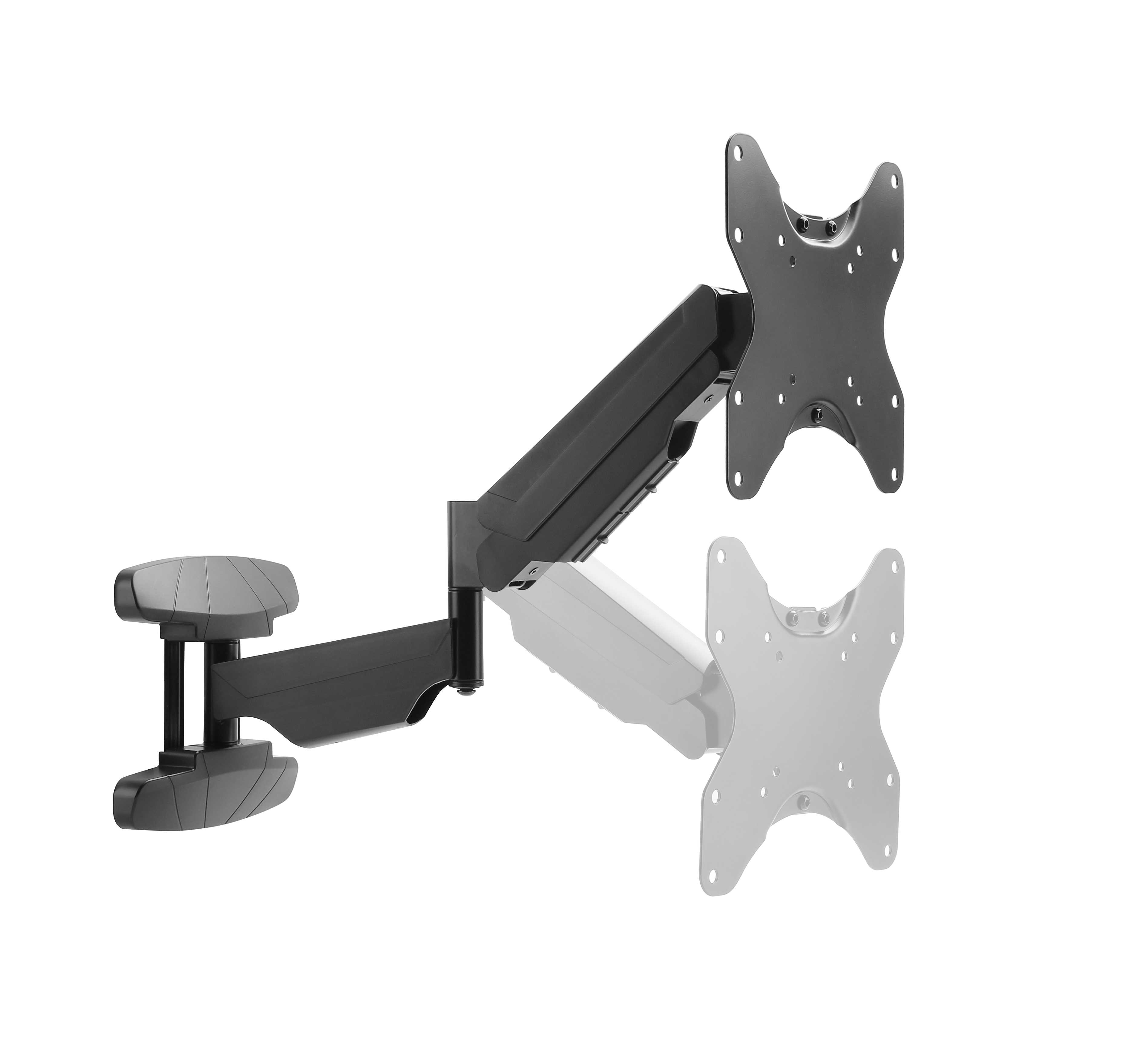

Höhenverstellbar mittels Gasdruckfeder
Mit dem Gasdruckfeder-Mechanismus ziehen Sie Ihren Bildschirm mit einfachem Handruck in die gewünschte Höhe. Dort bleibt er automatisch stehen.

Klappen, winkel & ausziehen
Klappen Sie Ihren TV oder Monitor bis auf 59mm nah an die Wand, winkeln Sie ihn oder ziehen Sie ihn bis auf 563mm in den Raum. - Von „Wie ein Bild an der Wand“ bis zu „Nah am Mann“.

Angenehmes Neigen / Kippen
Nacken-freundliches Bildbetrachten & passender Lichteinfall in Sitz-, Steh- und Liegeposition.aus bis zu -5°/+15° Neigung / Kippung hinauf / hinab. Ob auf das Bett, auf die Couch, auf den Bürotisch oder auf die Schulungs- und Messe-Plätze Ihrer Gäste.

Clever & Durchdacht

+/-3° Drehbarkeit für die Geradlinigkeits-Korrektur
Anhand der +/-3° Drehbarkeit der Frontplatte im / gegen den Uhrzeigersinn optimieren Sie optional die geradlinige Ausrichtung Ihres Bildschirms nach der Montage. So können Sie entspannt aufatmen.

Kabelführung
Die Kabelkanäle unter den Schwenkarmen führen die Kabel sicher & harmonisch sortiert vom Bildschirm entlang zur Wand.

Stark & Schön

VESA-, Stahl- & Doppelarm-Stabilität
Physikalisch durchdachte Verschraubung für bis zu min.5 - max.30 Kg schwere Bildschirme (Mindestgewicht erforderlich für den Gasfeder-Mechanismus). Verteilt auf zwei Grund-Armen für den besonders harmonischen Bewegungsfluss.

Praktisch & Modern

Funktional, stilvoll & Platzsparend
Genießen Sie praktische Moderne – Im Wohnzimmer, Schlafzimmer, Jugendzimmer, in der Küche, im Büro, Labor, Schulungsraum, Showroom, Geschäft, Atelier, Lokal & Wartezimmer...




Einfache Montage!
Zuerst schrauben Sie die Wandplatte samt Schwenkarm an die Wand. Dann schrauben Sie die VESA-Platte an den Bildschirm. Nun schrauben Sie Ihren Bildschirm anhand dieser VESA-Platte in den Schwenkarm fest und stellen den Gasdruckfeder-Ausgleich passend auf das Bildschirm-Gewicht ein. Fertig ist das neue Bildschirm-Vergnügen.Unsere Montage-Anleitung zeigt die Montage- und Funktionseinstellungen der Halterung gut bebildert und auf Deutsch beschrieben auf. Sehen Sie sich diese bei Bedarf gerne bereits vorab auf unserer Webseite an.

*Der Fernseher gehört nicht zum Lieferumfang.




Nützliche Tipps & Tricks

  • Sitzen die Bewegungsgelenke der Halterung zu fest oder locker? An den Gelenkschrauben stellen Sie die Stärke ein.
  • VESA-Norm ermitteln? - Messen Sie auf der TV-Rückseite die vier Gewindeschraublöcher im Quadrat zueinander in Millimetern aus.
  • VESA-Norm der Halterung zu klein? - Ein VESA-Adapter schafft Größe.
  • Schönes Bild erwünscht? - Wählen Sie einen Bildschirm, der mindestens genauso groß wie die Halterung ist und mit den Kabel-Ausgängen passt.


Wichtiger Hinweis
Alle Diagonalangaben in der Artikelbezeichnung/Beschreibung/Produktverpackung sind ungefähre Orientierungsangaben. Eine Bildschirmhalterung ist nicht nach einer Diagonale anzupassen, sondern nach sogenannter VESA-Norm (Lochabstände am Fernseher). Diese Halterung ist passend für kleinere oder größere Bildschirme als in der Produktbeschreibung / Bezeichnung angegebene Diagonale. Es muss nur gewährleistet sein, dass die Lochabstände in dem von der Halterung unterstützen Bereich liegen und das max. Belastungsgewicht der Halterung nicht überschritten wird.

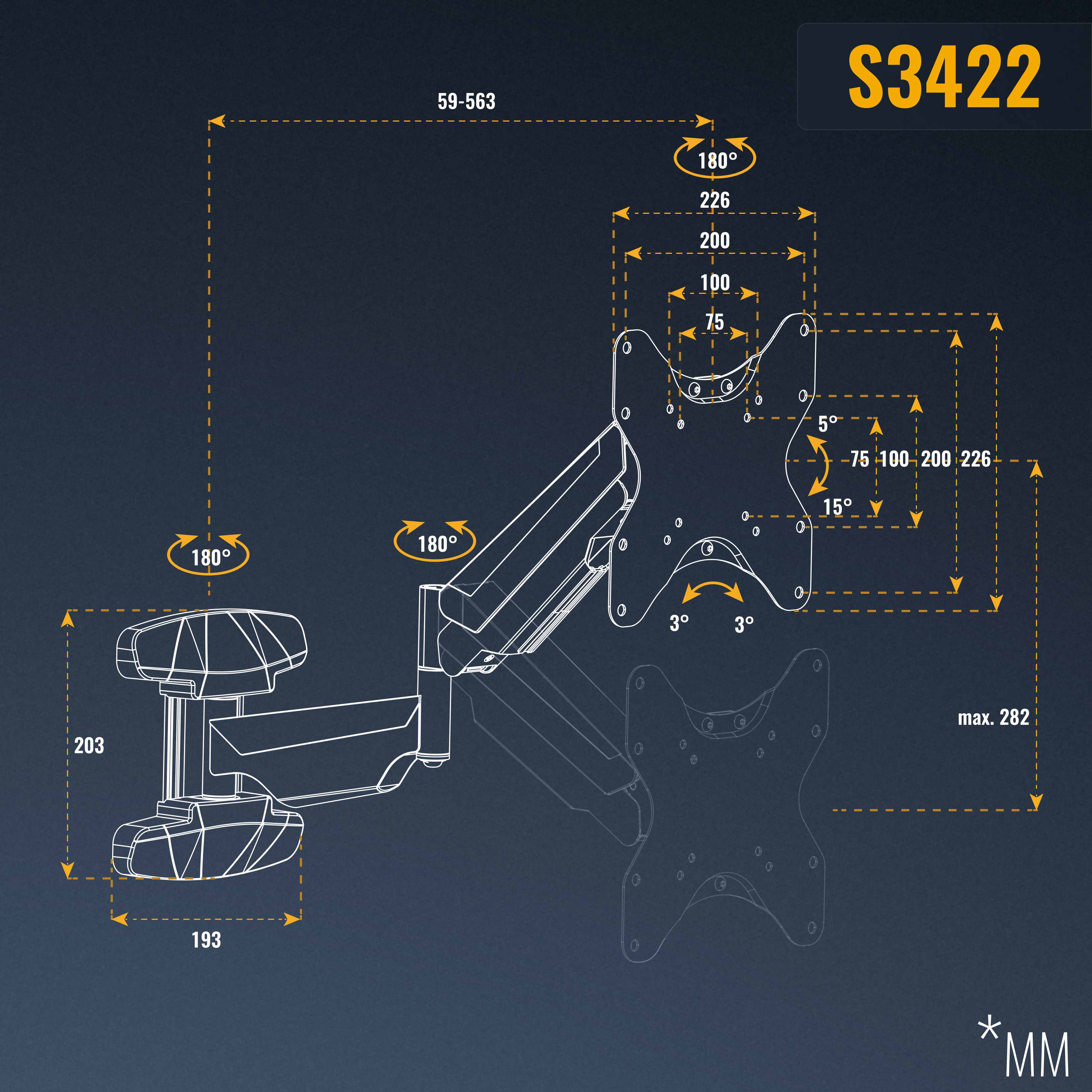

  • Modell-Nr.: S3422
  • Montageart: Wandhalterung
  • Unterstützte VESA-Normen (in mm): 75x75 | 100x100 I 200 x 100 I 200 x 200 I VESA-Norm 100x200 wird nicht unterstützt
  • Funktionen: Schwenkbar, Neigbar
  • Bildschirmdiagonale von bis: ca. 58 - 106 cm
  • Monitoranzahl: 1
  • Maximale Belastbarkeit: ca. min. 5kg - max. 30kg
  • Schwenkbereich: 180°
  • Neigebereich: +15°/-5°
  • Drehbereich Frontplatte: +3°/-3°
  • Wandabstand<>: min. 59 mm – max. 563 mm
  • Besonderheiten: mit Gasdruckfeder, integr. Kabelmanagement
  • Lieferumfang: Halterung (vormontiert), komplettes Montage-Zubehör inkl. Schraubenset
  • Material: Kaltgerollter Stahl, Aluminium, Plastik
  • Farbe: Schwarz
  • Abmessung Frontplatte / Wandplatte BxH: 22,6 x 22,6 cm / 19,3 x 20,3 cm
  • Eigengewicht: 4 kg
